180° long elbows

180° long elbows

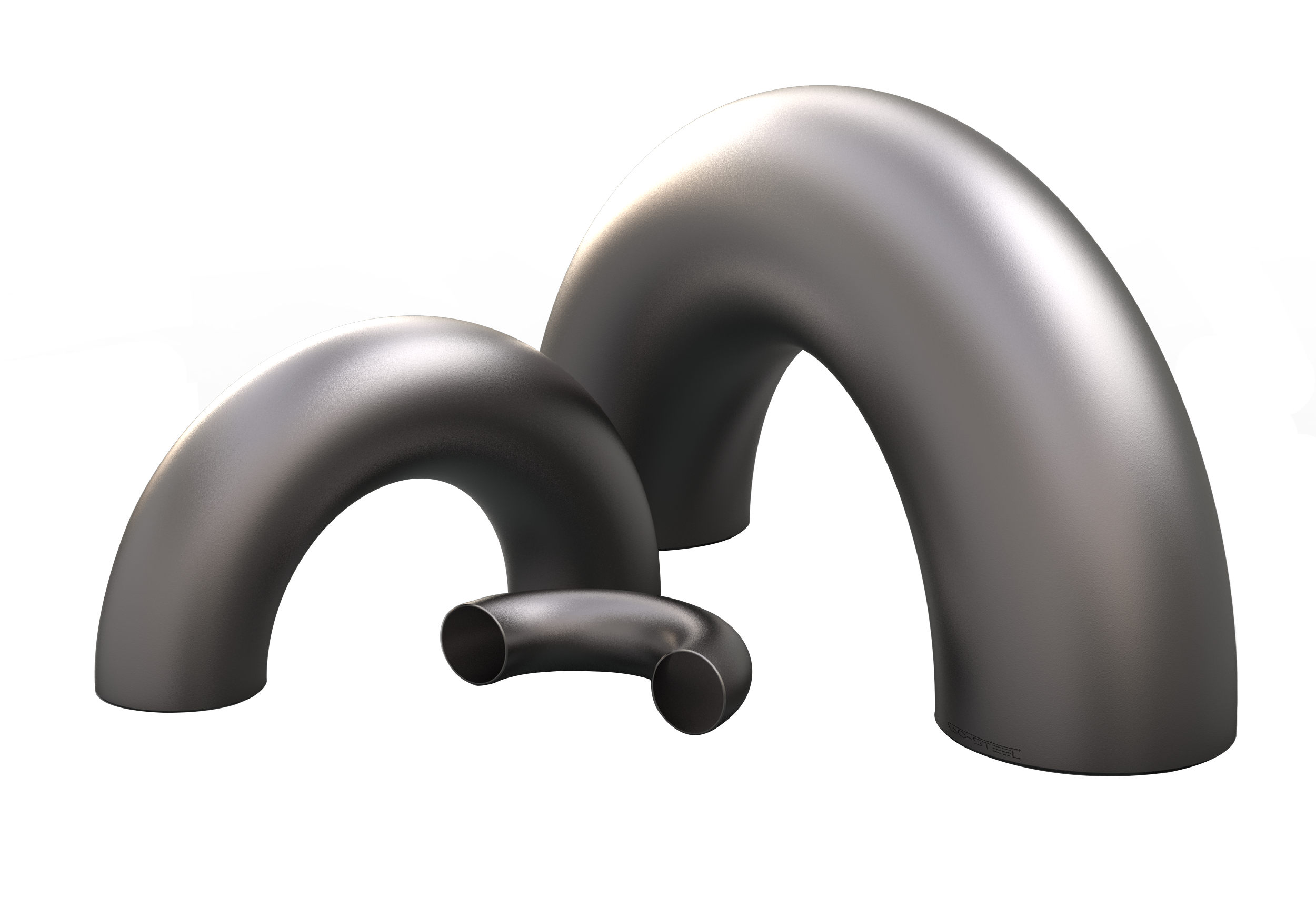

The long 180° weld-on elbow provides a smooth 180-degree turn, minimizing turbulence and ensuring stable fluid flow.

Standards:

  • ASME B16.9
  • API
  • MSS SP
  • Custom

Sizes: 1/2″ ~ 24″

SCH: 10 ~ 160

Materials: Carbon steel, alloy steel, stainless steel, low-temperature steel, nickel alloy, Duplex, etc.

Product Specifications PDF

Technical specifications

To view all technical specifications, download the PDF for this product.

Diamètre Nominal Dia. extérieur au chanfrein Entraxe Hauteur Masse / Weight kg
Nominal Pipe Size (NPS) Outside diameter at bevel Center-to- center Back- to-face
Pouces/inches D – mm A – mm K – mm
STD XS XXS SCH 10 SCH 20 SCH30 SCH 40 SCH 60 SCH 80 SCH 100 SCH 120 SCH 140 SCH 160
1/2 21 76 48 2,77 3,73 7,47 2,41 4,78
0,16 0,35 ** ** 0,43
3/4 27 76 (2) 51 (2) 2,87 3,91 7,82 2,41 5,56
0,16 0,35 ** ** 0,43
1 33 76 56 3,38 4,55 9,09 2,90 6,35
0,31 0,40 0,69 ** 0,53
1 1/4 42 95 70 3,56 4,85 9,70 2,97 6,35
0,50 0,70 1,22 ** 0,88
1 1/2 48 114 83 3,68 5,08 10,16 3,18 7,13
0,73 1,20 1,80 ** Voir E.F. 1,36
2 60 152 106 3,91 5,54 11,07 3,18 Voir Refer to X.S. 8,74
1,30 1,88 3,40 ** STD 3,00
2 1/2 73 191 132 5,16 7,01 14,02 4,78 9,52
2,57 3,40 6,40 ** 4,67
3 89 229 159 5,49 7,62 15,24 4,78 Refer to 11,13
4,07 5,50 10,35 ** STD 8,03
3 1/2 102 267 184 5,74 8,08 4,78
5,74 7,90 **
4 114 305 210 6,02 8,56 17,12 4,78 11,13 13,50
7,80 10,80 20,60 ** 13,90 17,00
5 141 381 262 6,55 9,52 19,05 12,70 15,87
13,00 17,70 36,23 25,24 30,87
6 168 457 313 7,11 10,97 21,95 14,27 18,26
20,40 30,70 59,50 39,26 54,00
8 219 610 414 8,18 12,70 22,23 6,35 7,03 10,31 15,09 18,26 20,62 23,01
40,60 59,80 109,00 33,14 34,98 53,12 76,00 81,00 104,00 110,00
10 273 762 518 9,27 12,70 25,40 6,35 7,80 Voir E.F. 15,09 18,26 21,44 25,40 28,57
74,00 97,20 194,00 51,58 62,62 Refer to X.S. 119,86 150,00 190,00 194,00 218,00
12 324 914 619 9,52 12,70 25,40 6,35 8,38 10,31 14,27 17,48 21,44 25,40 28,57 33,32
108,00 140,00 280,00 74,46 92,12 116,30 165,25 198,85 246,00 280,00 314,00 360,00
14 356 1067 711 9,52 12,70 6,35 7,92 11,13 15,09 19,05 23,83 27,79 31,75 35,71
136,00 188,70 114,94 119,86 Voir STD 159,93 222,46 270,00 376,00 380,00 448,00 495,00
16 406 1219 813 9,52 12,70 6,35 7,92 Voir E.F. 16,66 21,44 26,19 30,96 36,53 40,49
178,40 249,50 165,24 156,18 Refer to STD Refer to X.S. 322,34 404,00 520,00 548,00 646,00 734,00
18 457 1372 914 9,52 12,70 6,35 7,92 14,27 19,05 23,83 29,36 34,93 39,67 45,24
225,80 315,08 164,00 198,86 354,12 463,08 581,00 780,00 810,00 844,00 1090,00
20 508 1524 1016 9,52 12,70 6,35 15,09 20,62 26,18 32,54 38,10 44,45 50,01
284,80 388,62 200,00 Voir STD 460,00 622,89 781,00 952,00 1016,00 1214,00 1540,00
22 559 1676 1118 9,52 12,70 6,35 22,22 28,58 34,92 41,27 47,62 53,97
346,00 466,00 240,00 Refer to STD 825,40 1046,00 1316,00 1400,00 1700,00 2040,00
24 610 1829 1219 9,52 12,70 6,35 17,48 24,61 30,96 38,89 46,02 52,37 59,54
411,80 564,78 292,00 768,17 1067,80 1335,00 1640,00 1908,00 2170,00 2540,00
